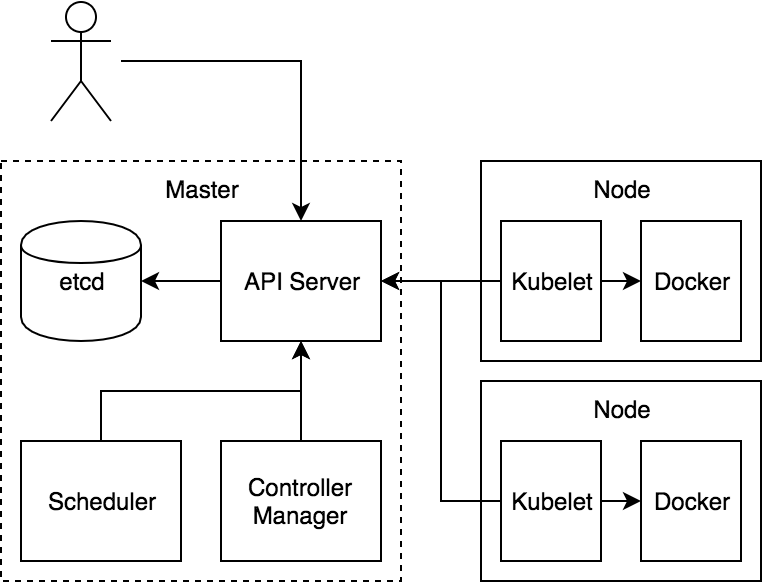

kubernetes核心组件架构图

Kubernetes 主要由以下几个核心组件组成:

• etcd 保存了整个集群的状态；

• apiserver 提供了资源操作的唯一入口，并提供认证、授权、访问控制、API 注册和发现等机制；

• controller manager 负责维护集群的状态，比如故障检测、自动扩展、滚动更新等；

• scheduler 负责资源的调度，按照预定的调度策略将 Pod 调度到相应的机器上；

• kubelet 负责维护容器的生命周期，同时也负责 Volume（CVI）和网络（CNI）的管理；

• Container runtime 负责镜像管理以及 Pod 和容器的真正运行（CRI）；

• kube-proxy 负责为 Service 提供 cluster 内部的服务发现和负载均衡；

组件通信

Kubernetes 多组件之间的通信原理为

• apiserver 负责 etcd 存储的所有操作，且只有 apiserver 才直接操作 etcd 集群

• apiserver 对内（集群中的其他组件）和对外（用户）提供统一的 REST API，其他组件均通过 apiserver 进行通信

• controller manager、scheduler、kube-proxy 和 kubelet 等均通过 apiserver watch API 监测资源变化情况，并对资源作相应的操作

• 所有需要更新资源状态的操作均通过 apiserver 的 REST API 进行

• apiserver 也会直接调用 kubelet API（如 logs, exec, attach 等），默认不校验 kubelet 证书，但可以通过 --kubelet-certificate-authority 开启（而 GKE 通过 SSH 隧道保护它们之间的通信）

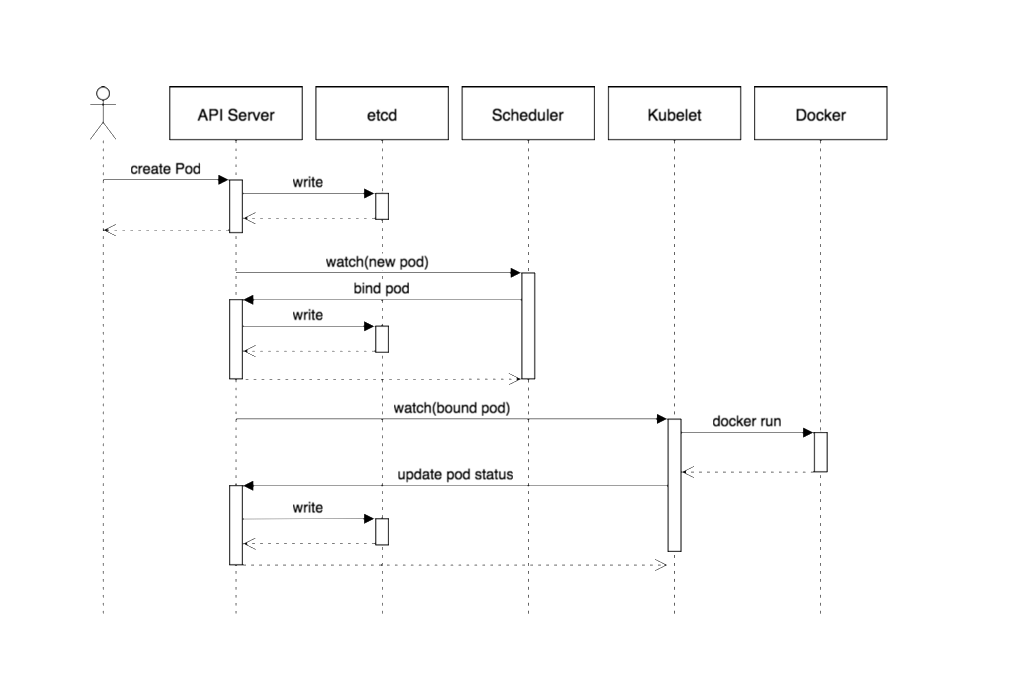

比如典型的创建 Pod 的流程为

1. 用户通过 REST API 创建一个 Pod

2. apiserver 将其写入 etcd

3. scheduluer 检测到未绑定 Node 的 Pod，开始调度并更新 Pod 的 Node 绑定

4. kubelet 检测到有新的 Pod 调度过来，通过 container runtime 运行该 Pod

5. kubelet 通过 container runtime 取到 Pod 状态，并更新到 apiserver 中

端口号

Master node(s)

Worker node(s)
